Изготовлены из оцинкованной стали. Болтовые соединения всех элементов корпуса. Российское производство
Перемещают на высоту любые виды культур

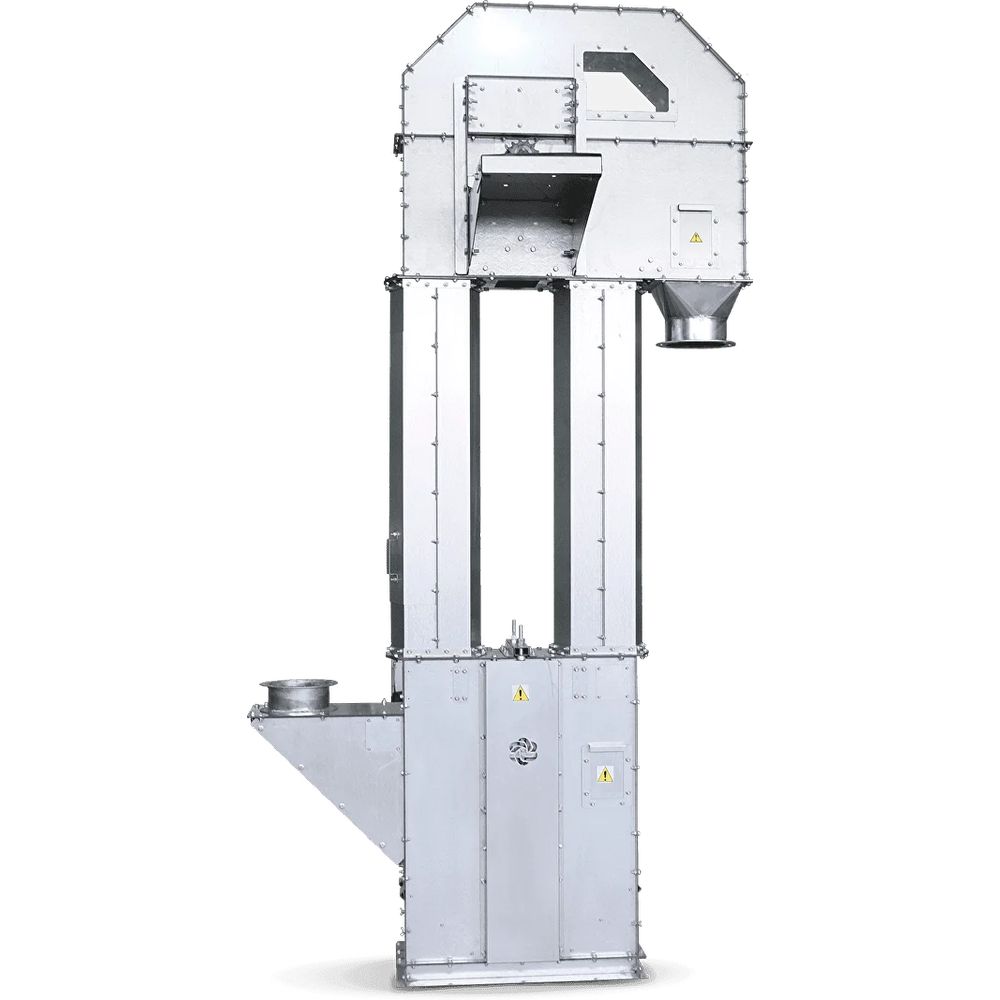

Ковшовые ленточные элеваторы используются для вертикальной транспортировки зерновых, масличных культур, а также семенного материала.
Технические характеристики НК25
Зерновая нория НК25 производительностью до 25 тонн в час.
| Производительность | 25 т/час |
| Толщина пластин корпуса (мм): | |
| Голова ковшового элеватора | 2,0 |
| Башмак ковшового элеватора | 2,0 |
| Несущие элементы (голова, башмак) | 3,0 |
| Шахта | 2,0 |
| Ширина ленты | 175 мм (5 слоев) |
| Ковши (пластик) | 160 x 150 x 130 |
| Расстояние между креплениями ковшей по линии болтов | 200 |
| Мотор-редуктор | |
| Мотор-редуктор «VEMPER» (мощность двигателя зависит от высоты шахты) | до 5 м - 2,2 кВт от 6,25 м до 16,25 м - 4 кВт от 17,5 м до 22,5 - 5,5 кВт от 23,75 м до 30 - 7,5 кВт |
| Номинальные обороты на выходном валу редуктор | 128 |
| Питание | 380 В (3 фазы) |
| Объем ковша (литров) | 1,5 |
| Длина приводного колеса | 1243,44 мм (1,24 м) |
| Материал корпуса норки | Оцинк. сталь (ГОСТ) |
| Диаметр загрузной и выгрузной горловины | 200 мм |
Технические характеристики НК50
Зерновая нория НК50 производительностью до 50 тонн в час.
| Производительность | 50 т/час |
| Толщина пластин корпуса (мм): | |
| Голова ковшового элеватора | 2,0 |
| Башмак ковшового элеватора | 2,0 |
| Несущие элементы (голова, башмак) | 3,0 |
| Шахта | 2,0 |
| Ширина ленты | 220 мм (5 слоев) |
| Ковши (пластик) | 215 x 110 x 155 |
| Расстояние между креплениями ковшей по линии болтов | 200 |
| Мотор-редуктор | |
| Мотор-редуктор «VEMPER» (мощность двигателя зависит от высоты шахты) | до 12,5 м - 4 кВт от 12,5 м до 18,75 м - 5,5 кВт от 18,75 м до 30 - 7,5 кВт Более 30 м - индивидуально |
| Номинальные обороты на выходном валу редуктор | 128 |
| Питание | 380 В (3 фазы) |
| Объем ковша (литров) | 2,0 |
| Длина приводного колеса | 1243,44 мм (1,24 м) |
| Материал корпуса нории | Оцинк. сталь (ГОСТ) |
| Диаметр загрузной и выгрузной горловины | 200 мм |
Технические характеристики НК100
Зерновая нория НК100 производительностью до 100 тонн в час.
| Производительность | 100 т/час |
| Толщина пластин корпуса (мм): | |
| Голова ковшового элеватора | 3,0 |
| Башмак ковшового элеватора | 3,0 |
| Несущие элементы (голова, башмак) | 4,0 - 6,0 |
| Шахта | 2,0 |
| Ширина ленты | 300 мм (5 слоев) |
| Ковши (пластик) | 260 x 160 x 150 |
| Расстояние между креплениями ковшей по линии болтов | 185 |
| Мотор-редуктор | |
| Мотор-редуктор «VEMPER» (мощность двигателя зависит от высоты шахты) | до 10 м - 7,5 кВт от 10 м до 24 м - 11 кВт от 24 м до 32 - 15 кВт Более 32 м - индивидуально |
| Номинальные обороты на выходном валу редуктор | 112 |
| Питание | 380 В (3 фазы) |
| Объем ковша (литров) | 3,0 |
| Длина приводного колеса | 1538,6 мм (1,53 м) |
| Материал корпуса норки | Оцинк. сталь (ГОСТ) |
| Диаметр загрузной и выгрузной горловины | 255 мм |
Технические характеристики НК175
Зерновая нория НК175 производительностью до 175 тонн в час.
| Производительность | 175 т/час |
| Толщина пластин корпуса (мм): | |
| Голова ковшового элеватора | 4,0 |
| Башмак ковшового элеватора | 4,0 |
| Несущие элементы (голова, башмак) | 6,0 - 8,0 |
| Шахта | 2,0 |
| Ширина ленты | 400 мм (6 слоев) |
| Ковши (пластик) | 390 x 185 x 175 |
| Расстояние между креплениями ковшей по линии болтов | 250 |
| Мотор-редуктор | |
| Мотор-редуктор «VEMPER» (мощность двигателя зависит от высоты шахты) | до 10 м - 15 кВт от 10 м до 26 м - 22 кВт от 26 м до 36 - 30 кВт Более 36 м - индивидуально |
| Номинальные обороты на выходном валу редуктор | 82 |
| Питание | 380 В (3 фазы) |
| Объем ковша (литров) | 6,0 |
| Длина приводного колеса | 2041 мм (2,04 м) |
| Материал корпуса норки | Оцинк. сталь (ГОСТ) |
| Диаметр загрузной и выгрузной горловины | 300 мм |
Технические характеристики НК250
Зерновая нория НК175 производительностью до 250 тонн в час
| Производительность | 250 т/час |
| Толщина пластин корпуса (мм): | |
| Голова ковшового элеватора | 4,0 |
| Башмак ковшового элеватора | 4,0 |
| Несущие элементы (голова, башмак) | 8,0 |
| Шахта | 3,0 |
| Ширина ленты | 540 |
| Ковши (пластик) | 500 x 220 x 157 |
| Расстояние между креплениями ковшей по линии болтов | 200 |
| Мотор-редуктор | |
| Мотор-редуктор «VEMPER» (мощность двигателя зависит от высоты шахты) | до 45 кВт |
| Номинальные обороты на выходном валу редуктор | 70 |
| Питание | 380 В (3 фазы) |
| Объем ковша (литров) | 10 |
| Длина приводного колеса | 2380 мм (2,38 м) |
| Материал корпуса норки | Оцинк. сталь (ГОСТ) |
| Диаметр загрузной и выгрузной горловины | 350 мм |
Преимущества
Надёжность и долговечность конструкции
Толщина цинкового покрытия 350 грамм на 1 м2. Это обеспечивает защиту нории от коррозии и длительный срок ее эксплуатации от 15 лет и выше.

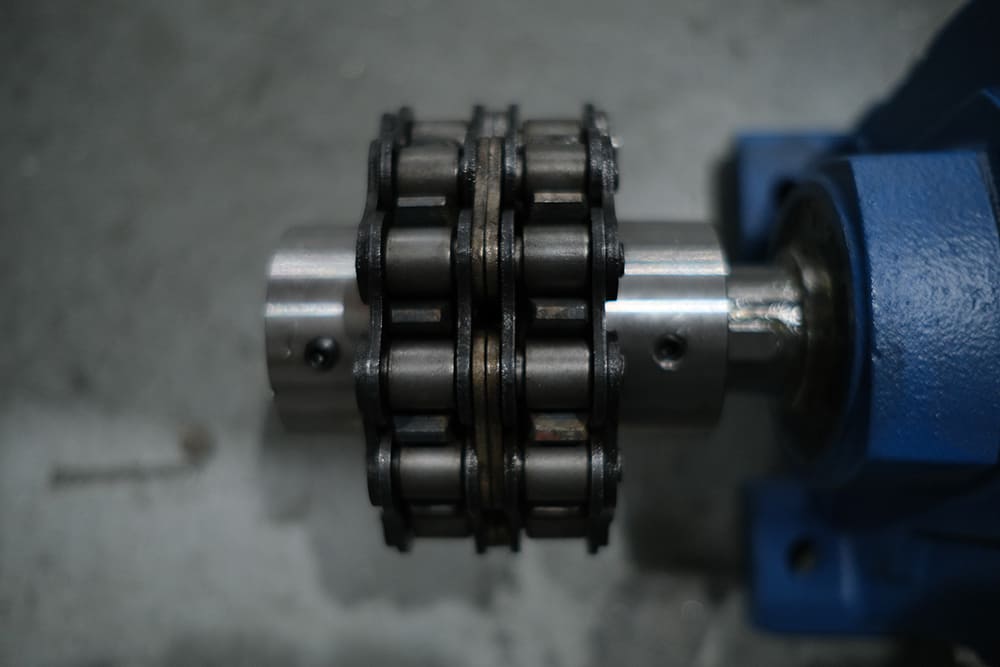

Система гибкого соединения
Приводной вал и вал барабана имеют систему гибкого соединения. Такая система гасит геометрические отклонения от оси валов, исключает мелкие вибрации, снимает нагрузку на подшипник, повышает ресурс подшипниковых узлов и предохраняет систему от перегрузки.
Устойчивость и геометрическая стабильность
Шахта нории имеет форму шестиугольника. Шесть ребер жесткости и дополнительные болтовые соединения делают норию устойчивой и геометрически стабильной.
Болтовые соединения всех корпусных элементов
Элементы корпуса нории соединены болтами, что обеспечивает удобную корректировку геометрии нории и быстрый монтаж за 1-3 дня
Запасные части всегда в наличии
Нория и все комплектующие изготавливаются на собственном производстве и всегда есть в наличии. Замена запасных частей происходит в короткие сроки.
Частотный преобразователь в базе
Нория поставляется в комплекте с частотным преобразователем. Частотный преобразователь защищает двигатель от перегрузок, обеспечивает плавный пуск, а также позволяет регулировать обороты нории. Частотный преобразователь входит в стоимость нории.
Верхняя голова нории

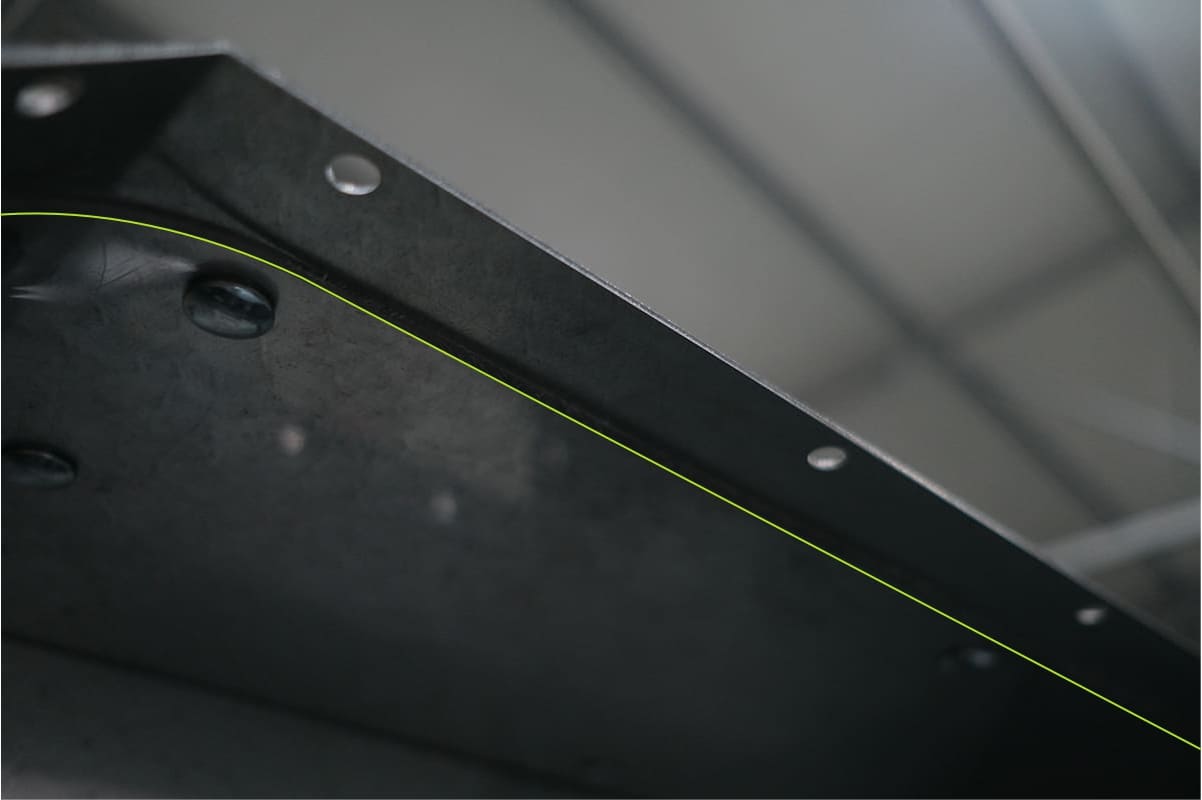

Полимерная пластина
Верхняя голова оборудована полимерной пластиной толщиной 4 мм. Она защищает голову нории от повреждения и протирания. Это обеспечивает длительный срок эксплуатации нории.

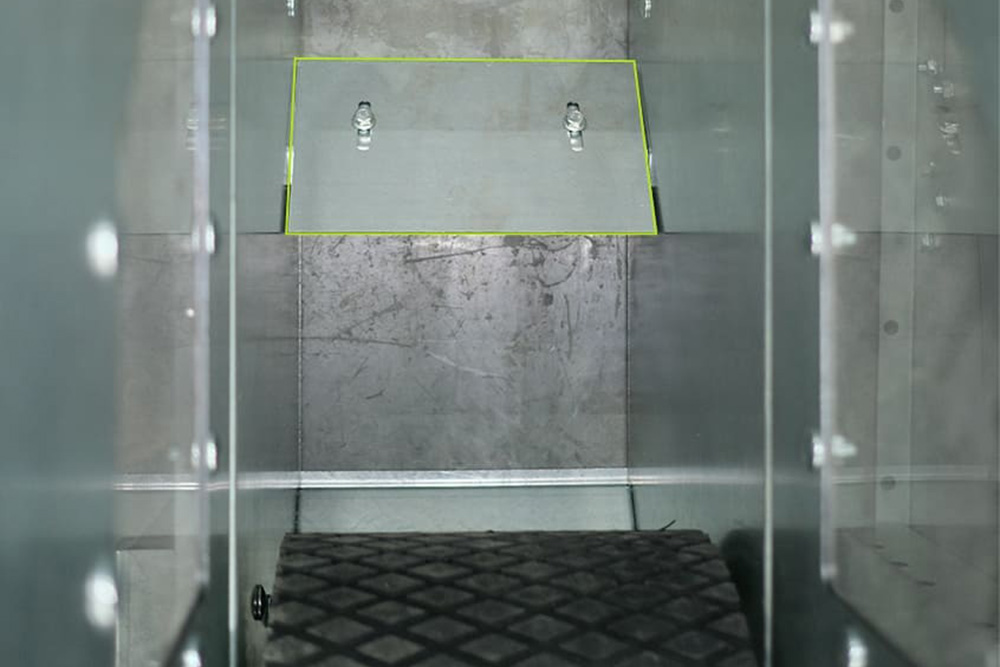

Отсекающая пластина
Между ковшом и выгрузным ответствием установлена отсекающая пластина. Она предотвращает просыпание зерна обратно в шахту.

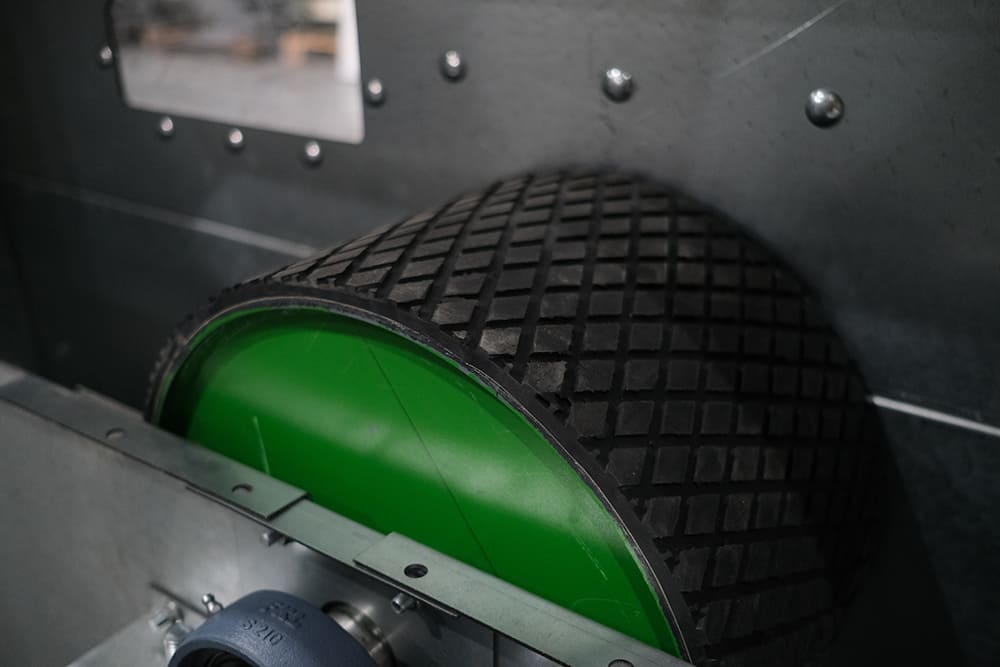

Прорезиненное основание
Верхний барабан нории имеет прорезиненное основание (футировку). Это исключает пробуксовку барабана по ленте. Нория может работать даже при слабой натяжке.

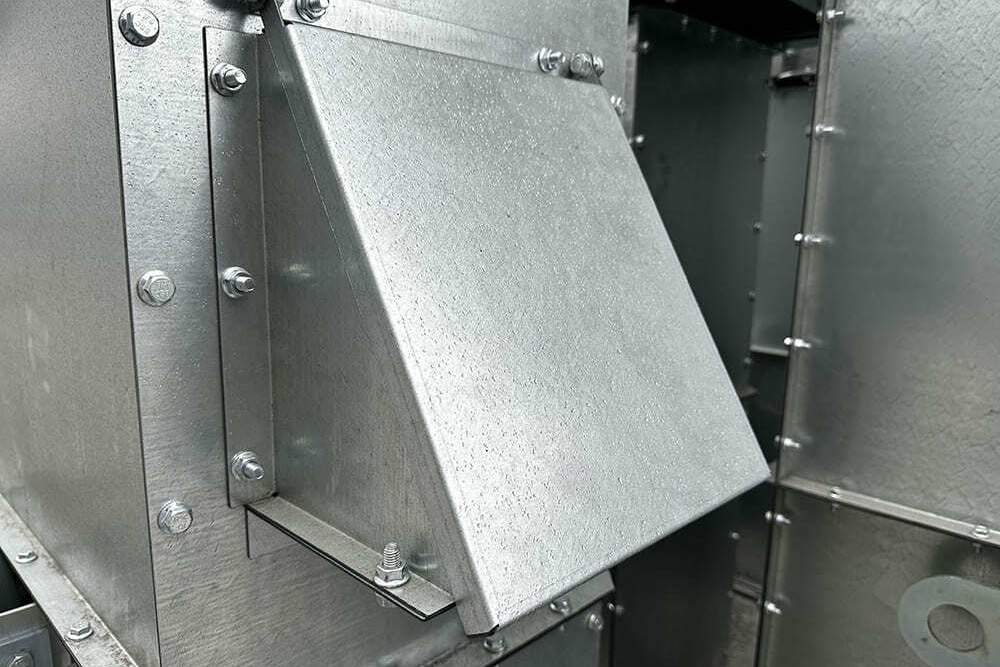

Взрыворазрядный клапан
Верхняя часть головы оборудована взрыворазрядным клапаном. Клапан защищает корпус от разрушения при взрыве пыли и других нештатных ситуациях.
Cистема гибкого соединения
Приводной вал и вал барабана имеют систему гибкого соединения. Такая система гасит геометрические отклонения от оси валов, исключает мелкие вибрации, снимает нагрузку на подшипник, повышает ресурс подшипниковых узлов и предохраняет систему от перегрузки.Верхняя часть головы оборудована взрыворазрядным клапаном. Клапан защищает корпус от разрушения при взрыве пыли и других нештатных ситуациях.

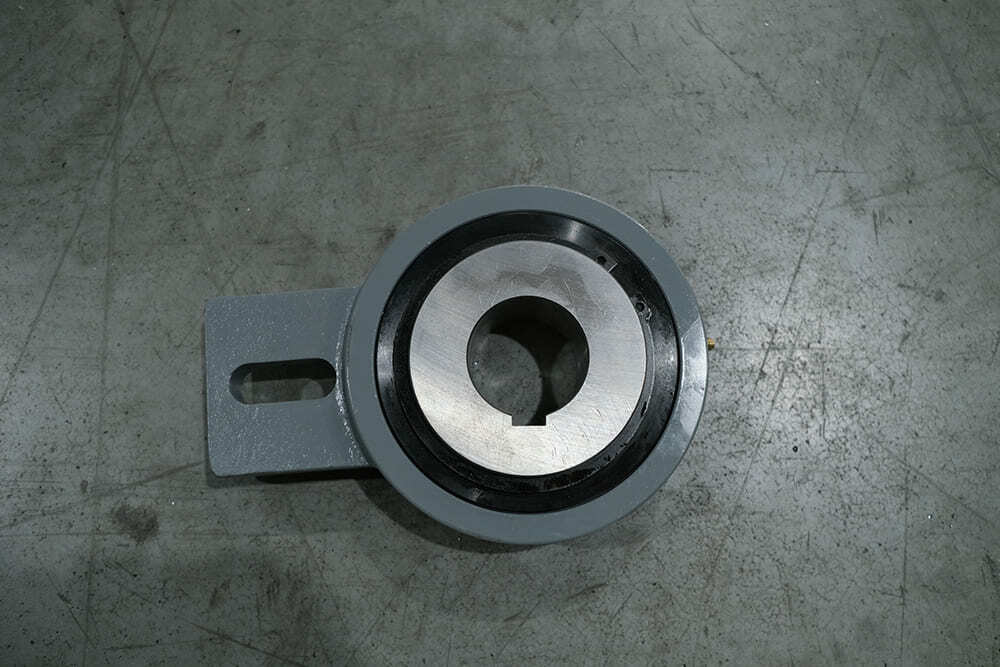

Тормоз обратного хода
На валу барабана устанавливается тормоз обратного хода*. Он предотвращает произвольную разгрузку нории в обратную сторону при аварийной остановке.
Шахта нории

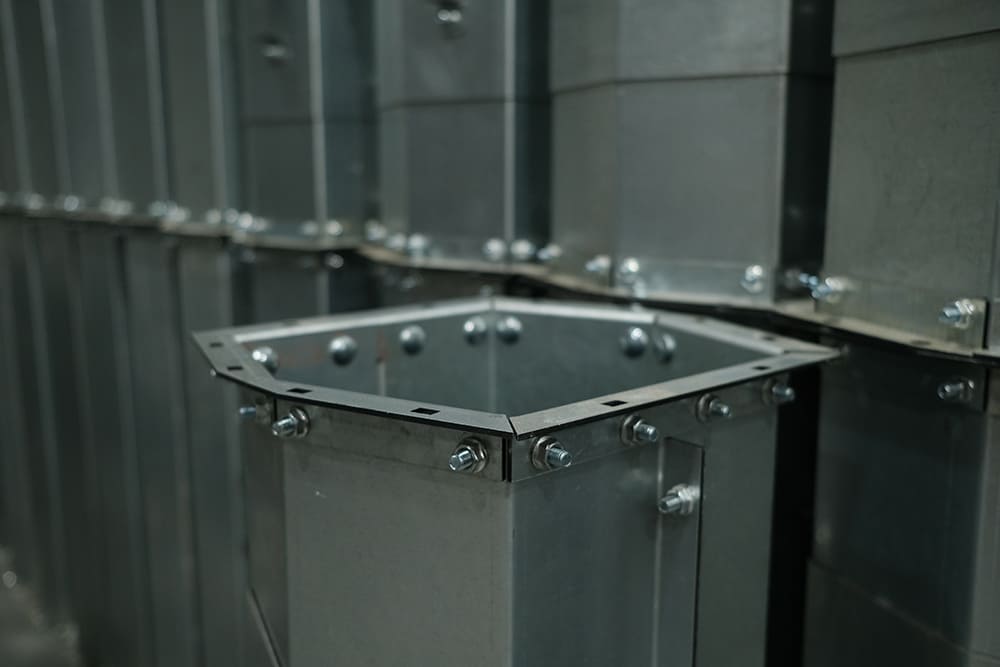

Шестиугольная форма
Шахта нории имеет форму шестиугольника. Шесть ребер жесткости и дополнительные болтовые соединения делают норию устойчивой и геометрически стабильной.

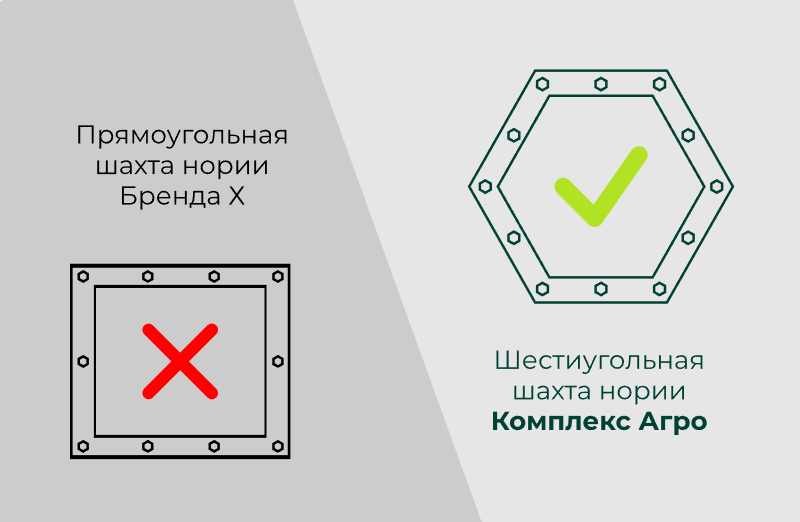

Дополнительные ребра жесткости
В отличии от прямоугольных конструкций, шестиугольная шахта более устойчива, так как имеет на два дополнительных ребра жесткости больше.

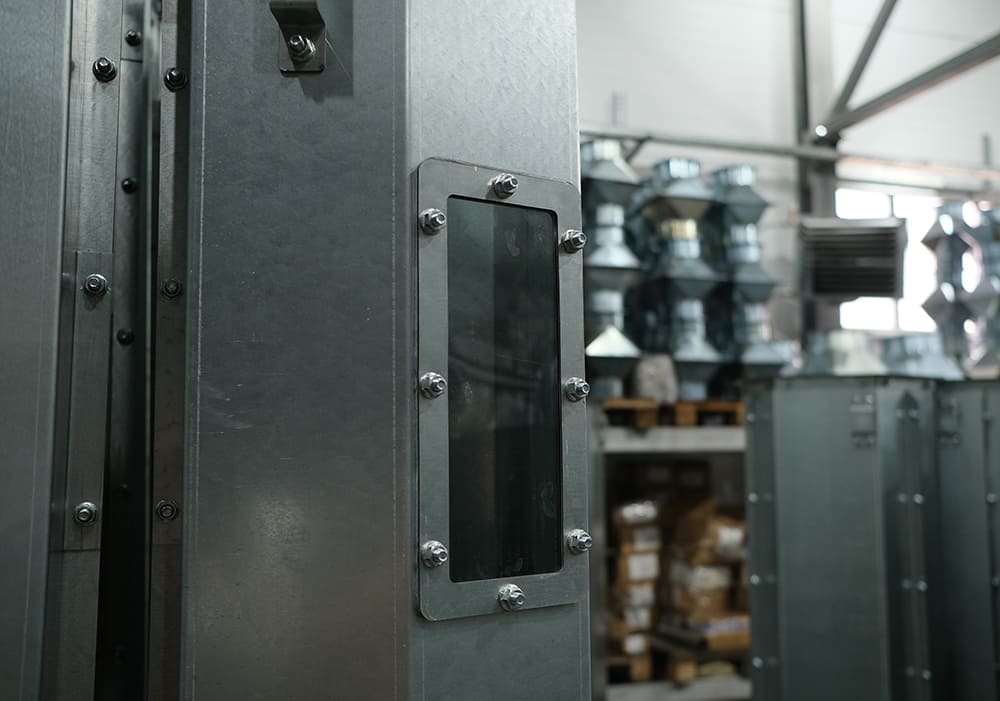

Ревизионное смотровое окно
Шахта оборудована ревизионным смотровым окном для сервисного обслуживания.
Башмак нории

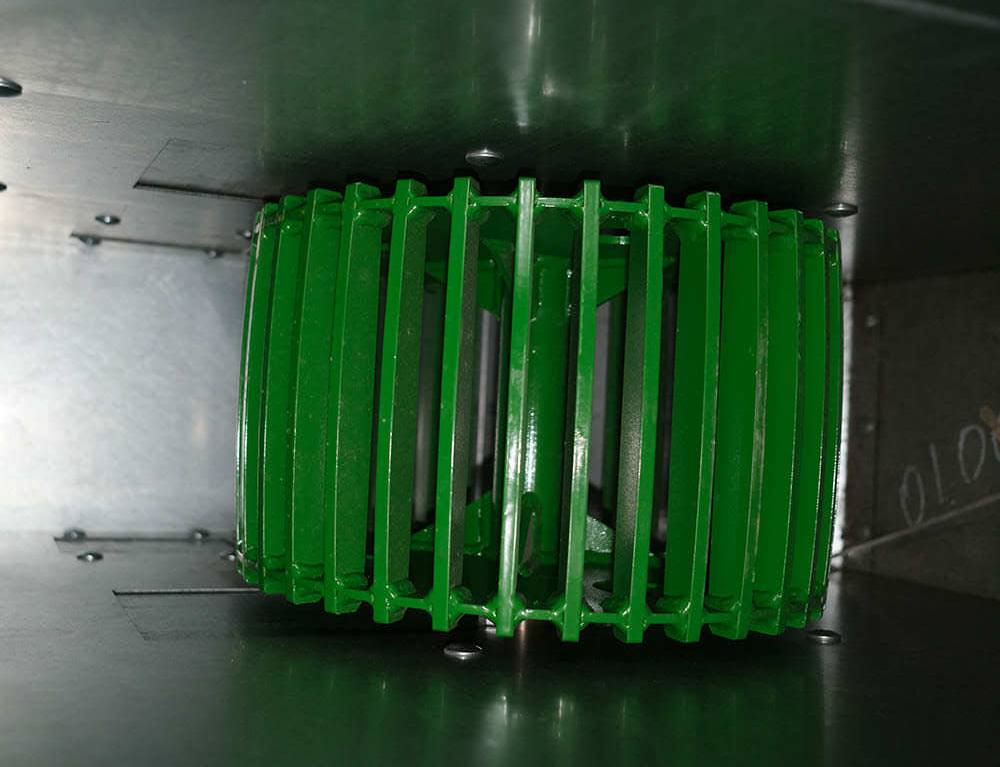

Планчатый барабан
Башмак нории оборудован планчатым барабаном. Планки располагаются перпендикулярно ленте. За счет этого снижается риск дробления зерна, так как площадь соприкосновения барабана и ленты сокращается.

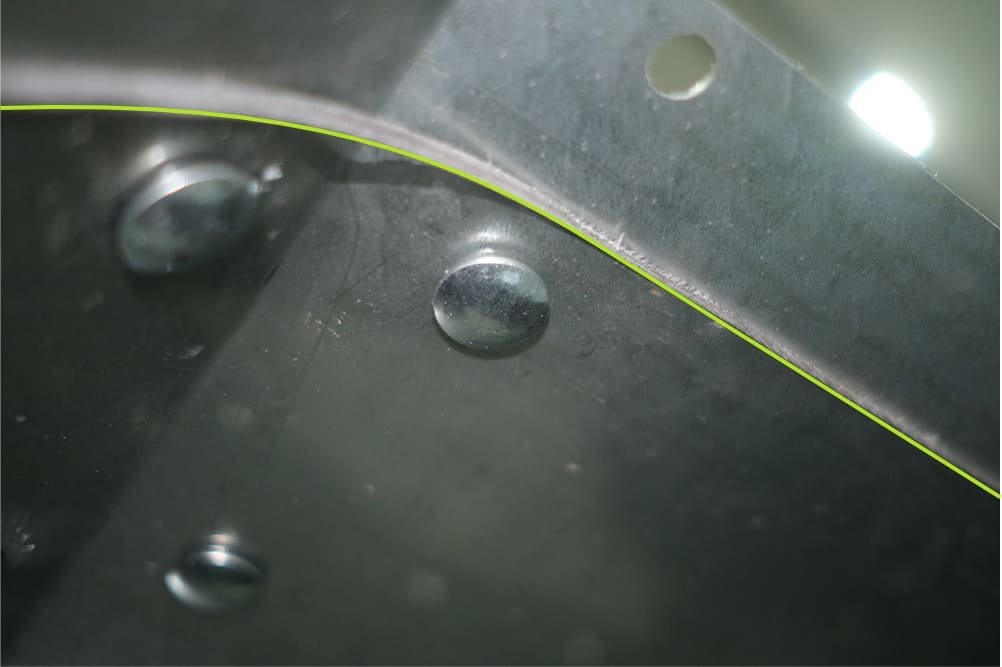

Полимерная пластина
Приемный носок футерован полимерной пластиной 4 мм. Пластина защищает приемное устройство от повреждения и протирания. Это обеспечивает длительный срок эксплуатации нории.

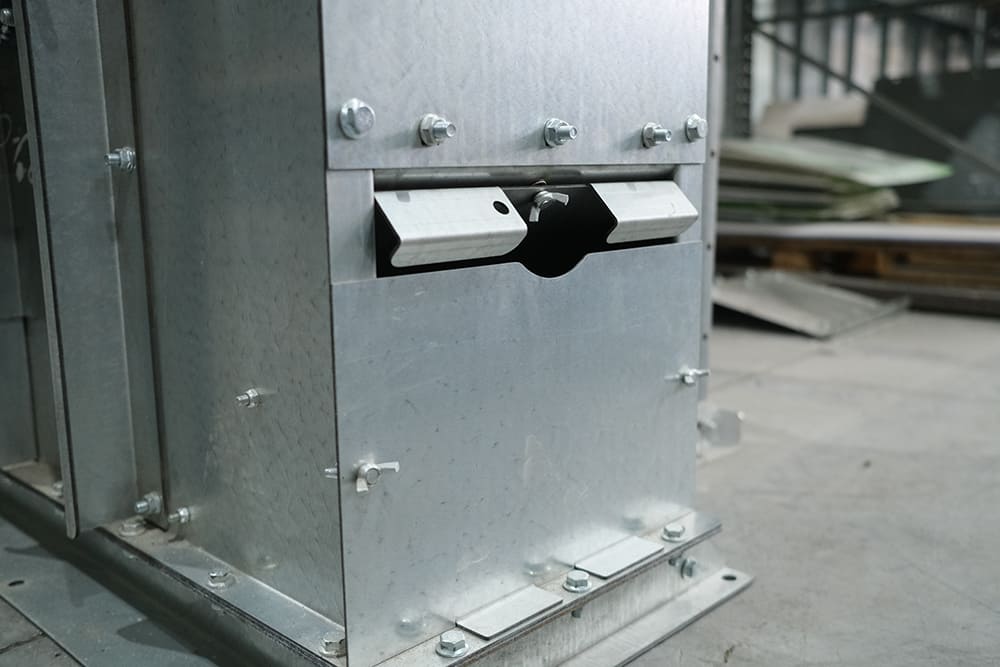

Сервисные лючки
Башмак оборудован смотровыми лючками и лючками для зачистки башмака.
Особенности нории

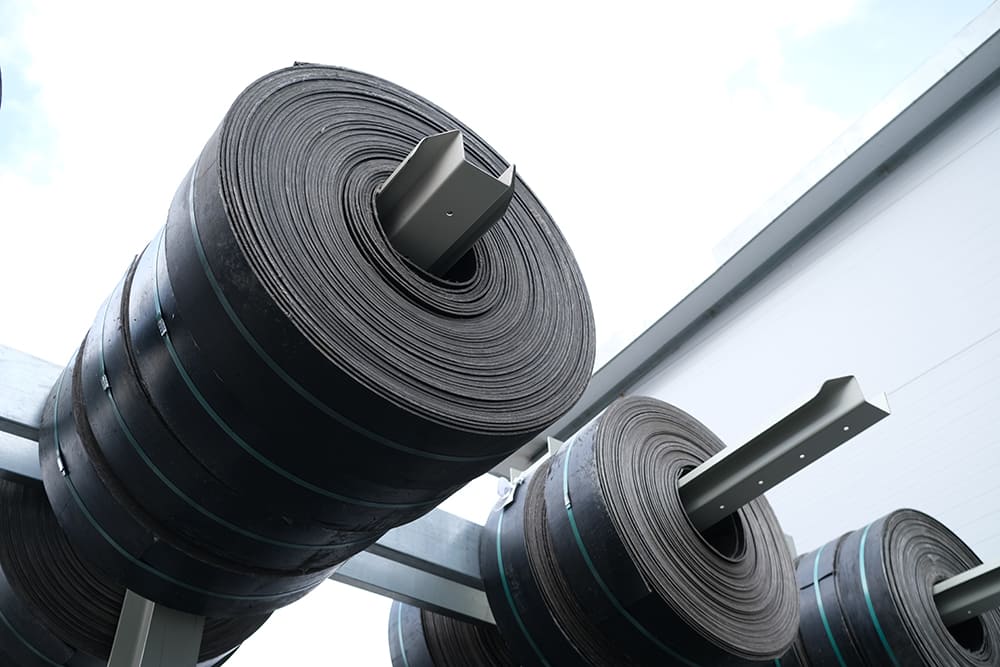

Лента российского производства
Лента российского производства изготовлена из материала ТК200. Лента соответствует ГОСТам и имеет минимальный процент вытяжки.

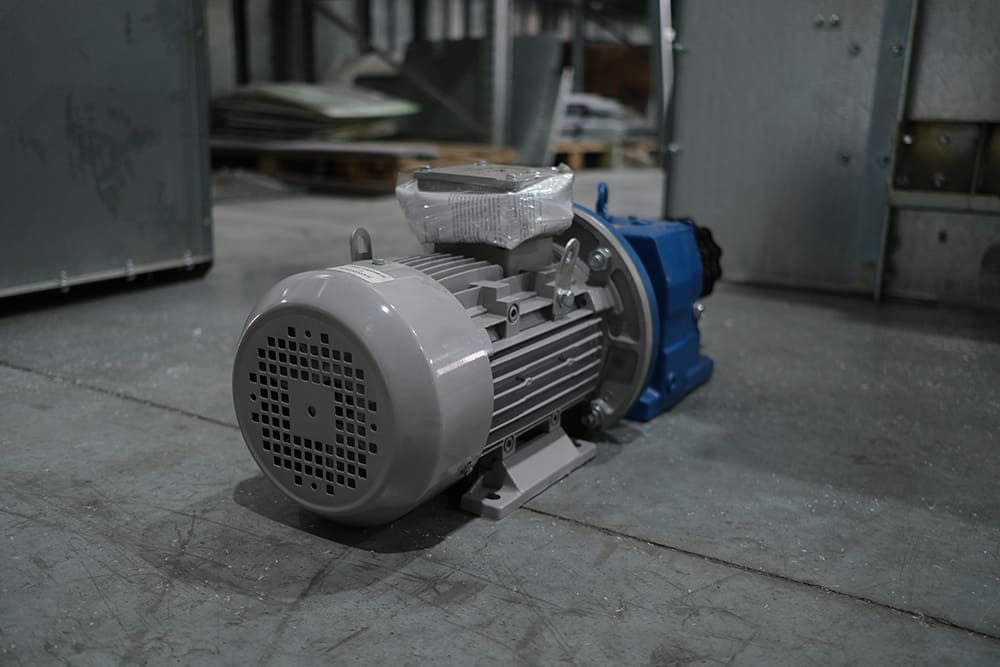

Мотор-редуктор
Нории оборудованы соосными и коническо-цилиндрическими мотор-редукторами.

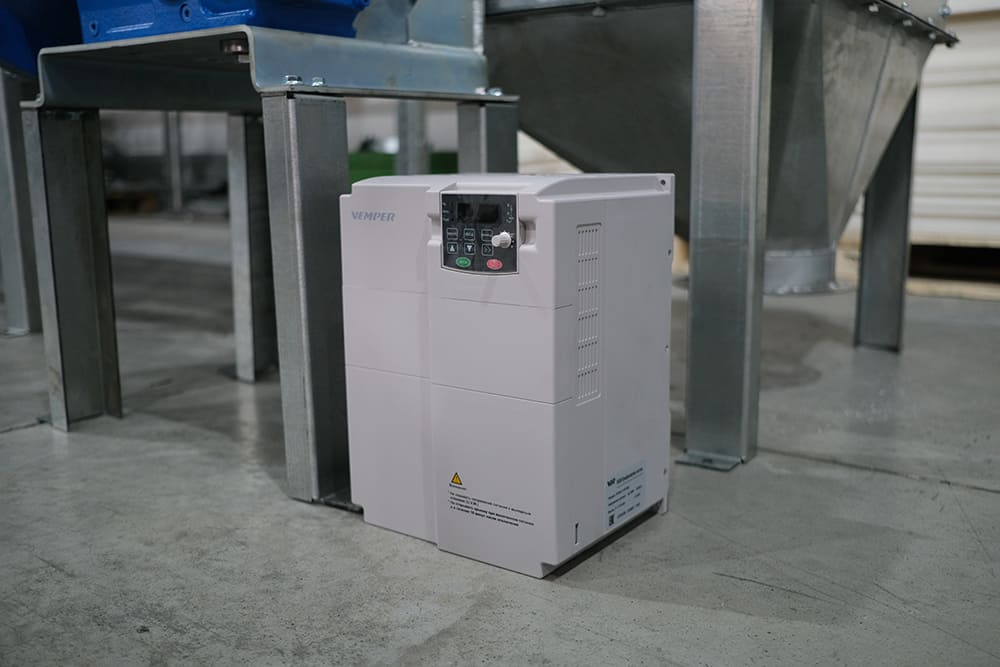

Частотный преобразователь
Частотный преобразователь защищает двигатель от перегрузок, а также позволяет регулировать обороты нории. Частотный преобразователь входит в базовую комплектацию.

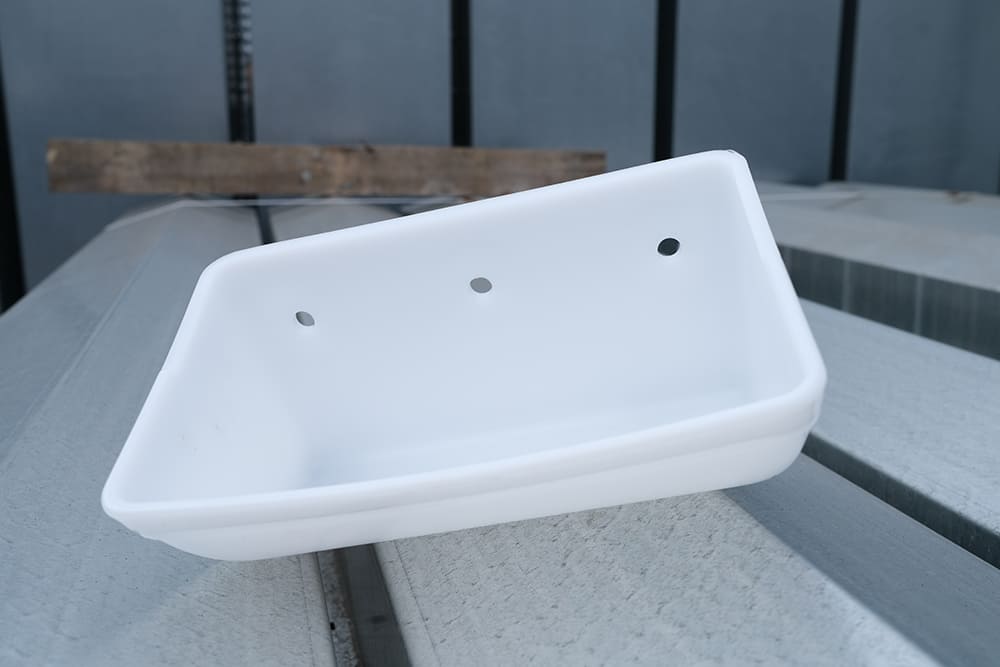

Ковши нории
Ковши нории изготовлены из высокомолекулярного пластика. Ковши устойчивы к температурным режимам от -40 до +80 градусов и обладают высокой ударной прочностью. Опционально ковши нории могут быть изготовлены из металла.
